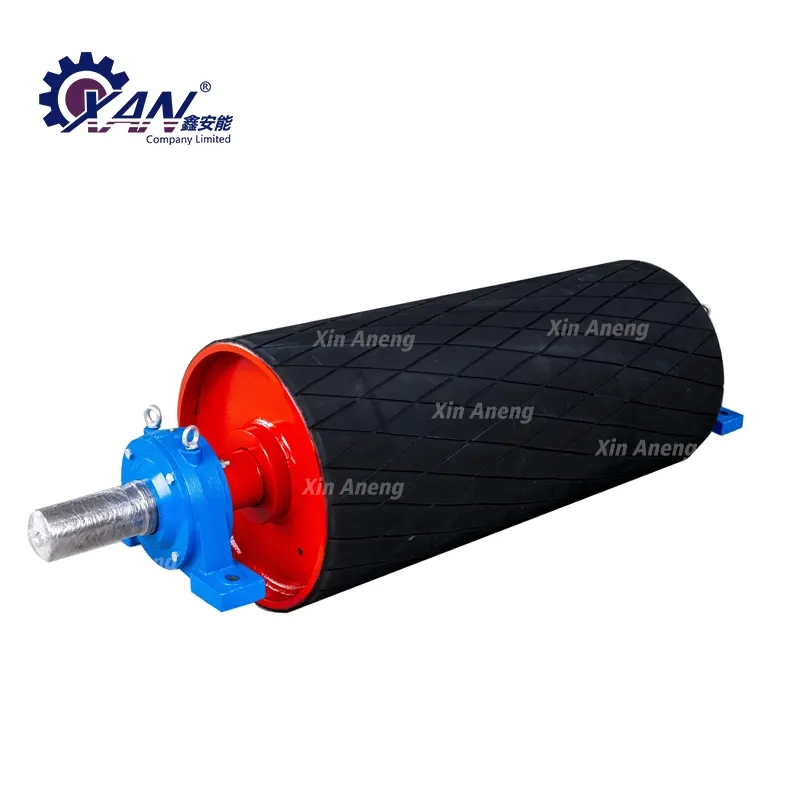

Дриве Пуллеи

КСАН гарантује минималну 5-годишњу гаранцију на све стандардне погонске ременице. Метода формирања површинског гуменог слоја је вулканизирана гума. Дебљина површинског гуменог слоја погонске ременице не сме бити мања од 16 мм, а тврдоћа површинског гуменог слоја погонског ваљка не сме бити нижа од 70 Схоре А.

Пошаљи упит

Опис производа

Технологија обраде и производње и материјали погонске ременице Ксин Аненг

1. Цилиндар је заварен заваривањем заштићеним гасом угљен-диоксида и заваривањем под водом, а цело тело је жарено у пећи како би се елиминисао стрес. Пробушити унутрашњу рупу како би се осигурала веза између кућишта точка и осовине.

2. Осовина погонске ременице Ксин Аненг-а је направљена од висококвалитетног челика 45, који је грубо окренут и тестиран на ултразвучне грешке, затим гашен и каљен, а затим фино окренут и брушен.

3. Да би се осигурао квалитет бубња, сви бубњеви морају бити у потпуности прегледани, а квалитет сваког завара бубња мора бити прегледан од стране УТ-а и архивиран. Заваре на дну треба прегледати бојењем. Ако има било каквих недостатака, треба их на време уклонити глодањем угљеничним луком и затим поново заварити.

4. Да би се обезбедио несметан рад, бубањ је такође прошао кроз сталак за испитивање статичког баланса, а тестови статичког баланса су спроведени у строгом складу са стандардним захтевима. Експеримент статичког баланса се спроводи према нивоу Г40.

5. Наша компанија користи ултразвучне детекторе грешака за детекцију грешака на погонској ременици Ксин Аненг-а.

Гума за ливење ременице

1. Површина свих погонских ременица је направљена од призматичне ливене гуме. Површински гумени слој је формиран од вулканизоване гумене облоге. Дебљина површинског гуменог слоја није мања од 14 мм, а тврдоћа површинског гуменог слоја није мања од Схоре 70 степени.

2. Површина погонске ременице је глатка и није прекривена лепком.

3. Гарантовано је да лепљиви слој нема недостатака као што су деламинација и пликови. Физичка и механичка својства горњег и доњег лепка су у складу са релевантним прописима у ГБ10595-2017.

Након што је бубањ монтиран, толеранција радијалног отпуштања спољашњег круга треба да буде у складу са захтевима у табели испод.

Јединица: мм

ПуллеиД		200～800	1000～1600	1800
Толеранција радијалног кружног одступања	Ременица без заостајања	0.6	1.0	1.5
Толеранција радијалног кружног одступања	Лаггинг Пуллеи	1.1	1.5	2.0

Лежајеви ременице су ФАГ или СКФ лежајеви.

Главни технички параметри бубња-Радијални одвод спољашњег круга бубња

Ременица савијања репа

φ≤800мм≤1.05мм

φ＞800мм≤1.40мм

Дриве Пуллеи

φ≤800мм≤1.05мм

φ＞800мм≤1.40мм

Спецификација погонске ременице

B	D	A	L	Л1	Л2	K	M	N	Q	P	H	h	хл	d	б1	дс	Оса котрљања 承	Глатки ваљак 筒	Гумени површински ваљак 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Наша фабрика:

Наша компанија има свеобухватан систем осигурања квалитета. Пре почетка производње, доставићемо свеобухватан план обезбеђења квалитета за овај пројекат. Овај план укључује процедуре осигурања квалитета, организационе методе, квалификације укљученог особља и контроле за све активности које утичу на квалитет пројекта, као што су пројектовање, набавка, производња, транспорт, инсталација, пуштање у рад и одржавање. Имамо посвећено особље одговорно за активности обезбеђења квалитета.
