Ксин АненгзалихеРолер за ношењерешења дизајнирана да подрже напуњену страну тракастих транспортера уз смањење прогиба траке, отпора при кретању и непотребног хабања. Са дизајном фокусираним на стабилну ротацију, поуздано заптивање и контролисано радијално отпуштање, ови ваљци могу да подрже захтевне апликације за руковање расутим материјалима и дизајнирани су за до 30.000 сати рада у нормалним радним условима.
Носиви покретни ваљак је једна од битних компоненти у систему транспортне траке јер континуирано подржава и транспортну траку и материјал који се транспортује. Правилно одабрани клизници помажу у одржавању облика траке, дистрибуцији оптерећења, смањењу трења и унапређењу стабилног транспорта. Овај водич објашњава како функционишу држачи за ношење, њихове главне компоненте, фактори перформанси, доступне конфигурације, разматрања избора и праксе одржавања. Такође испитује зашто прецизност ваљака, лежајеве, заптивање, квалитет материјала и услове рада транспортера треба узети у обзир при одабиру добављача ламела.
Садржај
- Шта је носећи ваљак?
- Како ради ваљак за ношење?
- Које су кључне компоненте?
- Које предности пружа?
- Које врсте држача за ношење су доступне?
- Како одабрати прави ваљак?
- Који технички фактори утичу на перформансе?
- Како се може продужити животни век празне траке?
- Често постављана питања
- Закључак

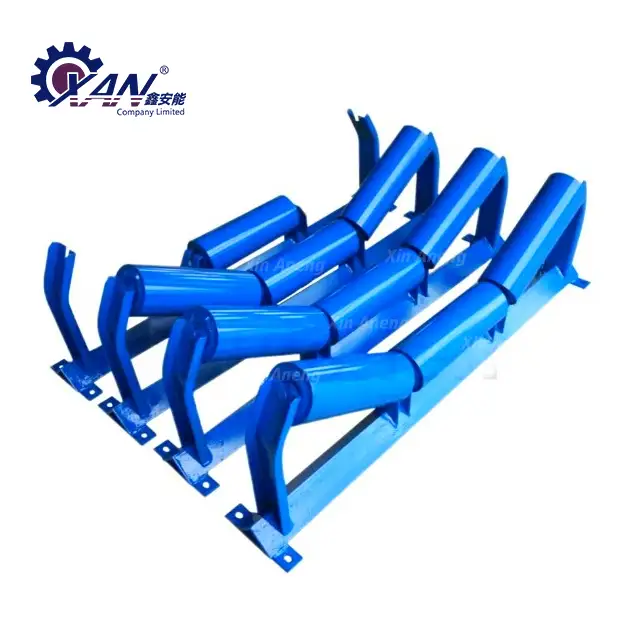

Шта је носећи ваљак?
Носиви покретни ваљак је ротирајућа компонента транспортера инсталирана испод носеће стране тракастог транспортера. Његов примарни задатак је да подржи траку и расути материјал постављен на њу док се трака креће дуж транспортне руте.
За разлику од погонске ременице транспортера, која обезбеђује погонску силу, лењивац углавном пружа механичку подршку и контролисан контакт котрљања. Више ваљака је нормално распоређено као клизач, омогућавајући појасу да одржи одговарајући профил док носи материјал.
У зависности од дизајна транспортне траке, носеће ламеле могу бити конфигурисане као стандардне полуге, равни распореди, дизајни усмерени на удар, конфигурације за самопоравнање или решења у облику слова В. Исправна конфигурација зависи од ширине траке, карактеристика материјала, брзине транспортера, услова оптерећења и захтева за уградњу.
За произвођаче и систем интеграторе, избор одговарајућег носећег ваљка за ношење није само одлука о куповини компоненти. Директно утиче на стабилност транспортера, праћење траке, потрошњу енергије, учесталост одржавања и радни век.
Како ради ваљак за ношење?
Током рада, транспортна трака се креће преко низа ротирајућих ваљака. Како се расути материјал утоварује на траку, његова тежина се преноси кроз траку на гарнитуру за утоваривање, а затим на рам транспортера.
Добро дизајниран уређај за ношење обавља неколико функција истовремено:
- Подржава тежину празне транспортне траке.
- Подржава материјално оптерећење које се транспортује.
- Помаже у одржавању предвиђеног профила појаса.
- Смањује савијање појаса између тачака подршке.
- Ограничава отпор котрљања током транспорта.
- Помаже у одржавању несметаног транспорта материјала.
- Смањује непотребно оптерећење на транспортној траци.
У типичном транспортеру са коритом, неколико ваљака је постављено под углом да би се формирало корито. Ова конфигурација повећава способност траке да задржи расуте материјале и може побољшати капацитет транспорта без потребе за превеликом ширином траке.
Које су кључне компоненте?
Поузданост празног хода транспортера зависи од интеракције неколико компоненти, а не од самог омотача ваљка. Уобичајени склоп клизног лежаја за ношење може укључивати осовину, лежајеве, заптивке, завршне поклопце, лежишта лежаја, цев за ваљак и одговарајуће подмазивање.
| Компонента | Примарна функција | Зашто је важно |
|---|---|---|
| Роллер Тубе | Обезбеђује ротирајућу потпорну површину за појас | Утиче на глаткоћу трчања, издржљивост и контакт са појасом |
| Схафт | Пружа структурну подршку за ротирајући склоп | Мора да издржи радна оптерећења без прекомерне деформације |
| Беаринг | Дозвољава ваљку да се ротира са контролисаним отпором | Директно утиче на квалитет ротације и век трајања |
| Печат | Помаже у спречавању загађивача да уђу у подручје лежишта | Важно за прашњава, влажна и захтевна окружења |
| Енд Цап | Подржава и штити унутрашње компоненте | Доприноси интегритету монтаже и перформансама заптивања |
| Подмазивање | Смањује унутрашње трење и хабање | Подржава лакши рад и издржљивост лежајева |
Из тог разлога, контрола квалитета треба да обухвати сировине, лежајеве, заптивке, тачност производње, процесе монтаже и завршну инспекцију, а не да се фокусира само на спољашњи изглед ваљка.
Које предности пружа?
1. Боља подршка за појас
Континуирана подршка смањује прекомерно савијање траке и помаже у одржавању стабилне транспортне површине. Ово је посебно важно када транспортер рукује тешким или непрекидним расутим материјалима.
2. Смањено хабање појаса
Равномерна дистрибуција оптерећења материјала помаже у смањењу локализованог напрезања на каишу. Правилна ротација ваљка такође може да минимизира непотребно трење између каиша и потпорног система.
3. Лакше руковање материјалом
Стабилна ротација празног хода омогућава траки да се креће конзистентно дуж трасе транспортера. Ово може допринети глаткијем протоку материјала и смањити сметње у раду.
4. Дужи радни век транспортне траке
Када је појас правилно ослоњен и отпор котрљања контролисан, непотребно механичко напрезање се може смањити. Временом, ово може допринети дужем веку каиша и нижим трошковима замене.
5. Нижи захтеви за одржавање
Поуздани лежајеви, ефикасно заптивање, прецизна производња и одговарајући материјали могу смањити учесталост превремене замене празног хода и непланираних застоја транспортера.
Које врсте држача за ношење су доступне?
Не постоји једна конфигурација празног хода погодна за сваки транспортер. Различити распореди транспортера и услови руковања материјалом захтевају различите аранжмане подршке.
- Стандардни лењири:Обично се користи на напуњеној страни тракастих транспортера за расути материјал за формирање профила корита.
- Флат Идлерс:Погодно за апликације где је потребан раван профил каиша.
- Импацт Идлерс:Дизајниран за подручја у којима материјал пада на појас и потребна је додатна апсорпција удара.
- Самоусклађујући идлери:Користи се за контролу праћења појаса и смањење лутања појаса.
- В-облика идлери:Користи се за посебне конфигурације транспортера где је пожељан распоред носача у облику слова В.
Приликом пројектовања или надоградње система транспортера, тип празног хода треба да се изабере заједно са ременом, колотуром, конзолом, тачком пуњења и целокупном структуром транспортера уместо да се третира као изолована компонента.
Како одабрати прави ваљак?
Одабир исправног ваљка захтева више од подударања са каталошким бројем дела. Инжењери и тимови за набавку треба да процене комплетно радно окружење.
- Одредите ширину појаса:Шири појасеви генерално захтевају веће и прикладније конфигурисане системе подршке.
- Проверите брзину траке:Веће брзине постављају веће захтеве за стабилност ротације, равнотежу, лежајеве и заптивање.
- Процените капацитет транспорта:Распоред ваљака мора издржати и тежину траке и максимално оптерећење материјала.
- Размотрите карактеристике материјала:Абразивни, прашњави, мокри, лепљиви или корозивни материјали могу захтевати специфично заптивање и избор материјала.
- Прегледајте услове инсталације:Температура, влажност, изложеност прашини, спољашња инсталација и услови чишћења могу утицати на избор ваљка.
- Потврдите компатибилност димензија:Димензије осовине, пречник ваљка, конфигурација рама и монтажне димензије морају одговарати транспортеру.
На пример, објављени подаци о перформансама механизма за ношење могу да покрију ширине траке од приближно 500 мм до 2.400 мм, са капацитетом транспорта који варира у зависности од ширине траке и брзине траке. Ово показује зашто радне параметре треба потврдити пре финализације спецификације.
Који технички фактори утичу на перформансе?
Прецизност је једно од најважнијих фактора приликом процене индустријског транспортног ваљка. Прекомерно радијално отпуштање може повећати вибрације и отпор, док лоше перформансе лежаја или заптивања могу скратити радни век.
| Фактор перформанси | Потенцијални ефекат | Препоручени фокус |
|---|---|---|
| Радиал Руноут | Може утицати на вибрације и стабилност кретања каиша | Одржавајте одговарајућу тачност производње |
| Беаринг Куалити | Утиче на отпорност на ротацију и издржљивост | Користите одговарајуће лежајеве за услове рада |
| Перформансе заптивања | Помаже у заштити унутрашњих компоненти од контаминације | Ускладите заптивке са прашином, влагом и изложеношћу околине |
| Роллер Сурфаце | Утиче на контакт појаса и отпор трчању | Нека површина буде глатка и правилно обрађена |
| Снага осовине | Одређује отпорност на аксијална и радна оптерећења | Изаберите димензије према стварном оптерећењу |
| Подмазивање | Утиче на трење и хабање лежајева | Користите одговарајућу маст и ефикасну унутрашњу заштиту |
Према доступним техничким информацијама, ваљци компаније Ксин Аненг користе специјализоване лежајеве, маст на бази литијума и унутрашње и спољашње заптивање. Производ је предвиђен за до 30.000 сати под нормалним радним условима, иако ће стварни век трајања зависити од оптерећења, брзине, окружења, одржавања, инсталације и других оперативних фактора.
Како се може продужити животни век празне траке?
Чак и добро произведен ланац захтева одговарајућу инсталацију и одржавање. Програм превентивног одржавања може помоћи у идентификацији проблема пре него што се развију у кварове траке или транспортера.
- Редовно проверавајте ваљке за ненормалну буку или вибрације.
- Проверите да ли има знакова заглављене или ротације високог отпора.
- Прегледајте заптивке за видљива оштећења или контаминацију.
- Пратите праћење појаса и истражите упорно одступање појаса.
- Уклоните накупљени материјал око склопа ваљка.
- Проверите да ли су монтажни оквири и осовине лабави или деформисани.
- Одмах замените оштећене ваљке како бисте спречили секундарно оштећење каиша.
- Чувајте евиденцију о одржавању да бисте идентификовали обрасце кварова који се понављају.
Рутинска инспекција је посебно важна у рударству, агрегатима, лукама, производњи електричне енергије, цементу, металургији и другим окружењима за руковање расутим материјалима у којима транспортери могу радити дуго времена под значајним оптерећењима.
Често постављана питања
Која је главна намена транспортног ваљка за ношење?
Главна сврха је да подржи натоварену страну транспортне траке и материјал који се транспортује. Помаже у одржавању облика каиша, смањењу савијања, контролише отпор котрљања и промовише стабилно руковање материјалом.
Која је разлика између носећег и повратног празног хода?
Носиви клизач подржава натоварену носећу страну траке, док повратни клизач подржава празну повратну страну док трака путује назад ка подручју утовара транспортера.
По чему се држач за ношење разликује од ударног празног хода?
Стандардни носач за ношење првенствено подржава траку и материјал током транспорта. Ударни клизач се генерално поставља у зонама оптерећења где падајући материјал ствара веће ударне силе и потребна је додатна заштита каиша.
Колико дуго може да издржи ваљак за ношење?
Радни век зависи од оптерећења, брзине, материјала, животне средине, инсталације, одржавања, квалитета лежајева и заптивања. Ксин Аненг наводи до 30.000 сати под нормалним радним условима, али стварни учинак треба проценити у складу са специфичном применом.
Које информације купци треба да наведу приликом наручивања?
Купци обично треба да обезбеде ширину траке, брзину траке, капацитет транспорта, карактеристике материјала, распоред транспортера, пречник ваљка, димензије осовине, окружење за инсталацију и све применљиве техничке или димензионалне захтеве. Пружање потпуних информација помаже произвођачу да препоручи одговарајућу конфигурацију.
Закључак
Носећи покретни ваљак може бити релативно мала компонента у оквиру комплетног транспортног система, али је његов утицај на подршку траке, стабилност при руковању материјалом, хабање, одржавање и укупну оперативну ефикасност значајан. Права комбинација структуре ваљака, лежајева, заптивки, подмазивања, тачности димензија и дизајна специфичног за примену може помоћи оператерима на транспортерима да постигну поузданије дугорочне перформансе.
За пројекте који захтевају поуздане компоненте транспортера, решење Ксин Аненговог Царриинг Идлер Роллер пружа опцију за захтевне апликације за транспорт расутог материјала. Ако бирате ваљке за нови транспортер, замењујете постојеће ламеле или развијате прилагођени транспортни систем,контактирајте насса ширином ваше траке, брзином, капацитетом и условима рада да бисте разговарали о одговарајућем решењу за ваш пројекат.
