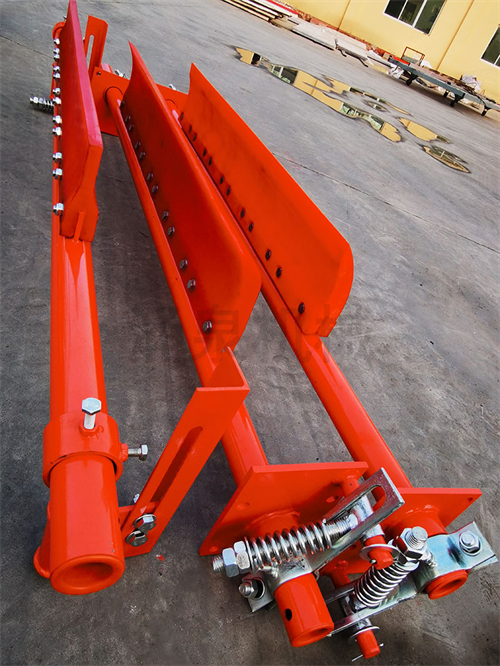

Двоструки чистач против-утега за транспортне траке је нови тип чистача, који има карактеристике стабилних перформанси, доброг ефекта чишћења и лаког растављања и монтаже.
Чистач транспортера укључује фиксни блок ременице, жичано уже, клипњачу, склоп гуменог стругача, противтег, подељени клизни лежај, метални склоп стругача и друге компоненте, а у наставку је кратак увод у сваку компоненту и њену функцију.
1. Транспортна трака
Транспортна трака је важан део транспортне траке, трошак транспортне траке у транспортеру чини 30% ~ 50% цене целокупне опреме, а неки специфични услови рада захтевају да транспортна трака има карактеристике отпорности на хабање, отпорност на топлоту, отпорност на ватру, отпорност на уље и отпорност на озон. Током рада транспортера, оптерећење на транспортној траци је изузетно сложено, и она је поред уздужног затезног напрезања подложна напрезању савијања кроз ваљак и ваљак. Већина оштећења каиша се манифестује као хабање на радној површини и ивицама, ломљење, кидање и љуштење узроковано ударом великих, оштрих материјала. У дизајну чистача, потребно је одабрати одговарајући материјал блока за чишћење како би се избегло оштећење транспортне траке што је више могуће. Транспортне траке нису детаљно описане као њихови делови.
2. Ролл једноставно
Група ваљака је важна компонента тракастог транспортера, а према улози коју игра у транспортеру, ваљак се може поделити у две категорије: преносни ваљак и реверзни ваљак. Функција погонског бубња је да пренесе обртни момент који обезбеђује погон на транспортну траку.
Поједностављење ваљка за кретање уназад укључује правац транспортне траке на крају транспортера, вођење повећања угла омотача ременице преноса и вођење уређаја за затезање. У дизајну чистача, то је за главни погонски ваљак транспортног трака за тешке услове рада, а величина ролне одређује ширину транспортне траке и ширину чистача, што има одређену водећу улогу у дизајну чистача. Бубањ такође није детаљно описан као чистији део.
3. фиксни блок ременице
Група фиксних ременица је састављена од три ременице, прва игра улогу преокретања, а друга и трећа ременица играју улогу подешавања растојања тако да се противтег може поставити у разуман положај.
4. Жичано уже
Жичано уже је важан елемент који повезује противтег и клипњачу.
5. клипњача
Клипњача је важан елемент који повезује жичано уже, гумени стругач и метални стругач, који игра улогу у повезивању горњих и доњих делова.
6. Склоп гуменог стругача
Склоп гуменог стругача се састоји од четири гумена стругача исте спецификације, гуменог стругача, лежишта стругача, причврсног завртња седишта стругача и осовине стругача, причврсног завртња гуменог стругача и седишта стругача, гуменог ребра стругача и гумене главе стругача. Склоп гуменог стругача је критична компонента целокупног чистача.
7. Противтежа
Силу притиска гуменог стругача обезбеђују два сета противтега, од којих се сваки састоји од четири комада ливеног гвожђа са једном тежином од десет кг и два комада ливеног гвожђа са једном тежином од пет кг.
8. Подељени клизни лежај
Раздвојени клизни лежај је лакши за уградњу од котрљајућег лежаја, што доноси погодност у процесу монтаже чистача, и носи велику силу, а његов радни део се неће често померати под великим углом, а погодније је напунити мазиво.
9. склоп металног стругача
Склоп металног стругача се састоји од комада челика отпорног на хабање направљеног од М13, металног држача стругача, металне осовине стругача, компресионе шипке, опруге за притисак, осовине опруге компресије, причврсног завртња за седиште стругача и осовине стругача и завртња за компресиону шипку и металну осовину стругача.
