Тхероллер групаје основна компонента транспортера ремена, одговорна за подршку транспортне траке и смањење отпорности на трчање. Његов квалитет монтаже директно утиче на стабилност, радни век и оперативни шум транспортера. Сљедећи детаљи Кључне тачке скупштине ваљка са четири димензије: Припрема пре-склопа, процес основног склопа, како би се осигурао стандардизовани и ефикасан процес монтаже.
1. Припрема пре-склопа: Поставите темељ и избегавајте ризике
Пре склапања, три основне задатке - "Инспекција материјала, припрема алата и чишћења животне средине" -Муст ће се завршити да би се избегло опасности од преправки или квалитета проузрокованих прелиминарним пропустима.
1.1 Пребројавање и преглед квалитета материјала
● Проверите основне компоненте групе за ваљак једну по једну: ваљци (укључујући ваљкасте тела, лежајеве, лежајеве и уљане бртве), заграде, осовине, причвршћивачи (вијци, ораси, подлошке) итд.
● Квалитет скрининг кључних компоненти:
◆ Роллер Боди: Нема удара, деформација или хрђе на површини; Уједначена дебљина зида (доступна је тачкат преглед са калипер); Носећи кућишта на оба краја чврсто су заварене (без лажног заваривања или пукотине).
◆ Лежајеви: Флексибилна ротација без заглављења или ненормалне буке; Нетакнути поклопци заптивача (да се спречи уношење прашине и уља); Модели се подударају са цртежима (нпр. Куглични лежајеви у дубоком Гроове 6204, 6205).
◆ Носачи: Материјал испуњава захтеве (углавном К235 челик); нема окупљања или деформација на зглобовима заваривања; Тачна позиција монтирања рупа (пречник рупе одговара вијцима, са грешком ≤ 0,5 мм).
1.2 Припрема алата и помоћна материјала
● Есенцијални алати: Окретни кључ (критично за осигурање обртног момента затезања вијка), подесив кључ, шестерокутни кључ, чељусти (за мерење димензија), мерењем за мерење (за мерење празнина), забрањено је оштећење на компонентама (нпр. Алат за уградњу), забрањено је забрањено оштећење у унутрашњем прстену.
● Помоћни материјали: маст (подударање лежајева, као што је маст на бази литијум-базирања бр. 2, који се користи за подмазивање), инхибитор рђе (прскање на зглобовима заваривања заваривања за заваривање заграде након монтаже), крпом за чишћење (за брисање нафте и прашине).
1.3 Захтеви за животне средине
● Сајт треба да буде раван и сув, избегавајући влажна окружења (за спречавање хрђања компоненте) и прашњаво окружење (да спречи нечистоће да уђу у лежајеве).
● Постављање заштитних јастучића (нпр. Гумене јастучиће, дрвене плоче) да се спрече огреботине на терену узроковано директним контактом са земљом.
2 Процес основне монтаже: Ради у низу и осигуравање прецизности
Скупштинароллер групаТреба да следи редослед "прво окупљајте ваљку → затим саставите носач → Коначно исправите и проверите". Прецизност се мора контролисати у сваком кораку како би се избегло неусклађеност компонената.
Корак 1: Склоп ваљка (језгра језгра)
Ваљка је "извршна јединица" ролне групе, састоји се од ваљка, лежајева, осовина и печата уља. Током скупштине усредсредите се на обезбеђивање "флексибилних лежајева и поузданог заптивања".
1.1 Скупштина лежајева и носећих кућа
Прво, нанесите малу количину масти у унутрашњи зид лежаја кућишта (танки слој који покрива унутрашњи зид је довољан; Прекомерна маст може проузроковати да се лежај загреје).
● Користите притисак да глатко притиснете лежај у кућиште лежаја (тачка апликације за силу је на горњем прстену за лежајеве; притиском на унутрашњи прстен је забрањено). Осигурајте да нема јаза између лежаја и смештаја са лежајем (инспекција са мерином за несеље је доступна, са јазмом ≤ 0,05 мм).
● Инсталирајте печат за уље: Уградите бртву уља (углавном заптивач за уље са двоструким ујелом) у утор лежајског становања. Уверите се да је бртва уља чврсто причвршћена на горњи прстен без одступања (како би се спречило цурење масти или уноса прашине током рада).
1.2 Склоп осовине и тела ваљка
● Пренесите осовину (са глатком површином и без бурри) кроз носећи унутрашњи прстен на једном крају ваљка, и њежно га гурните у носећи унутрашњи прстен на другом крају. Осигурајте да се осовина у потпуности причвршћује на носећи прстен (без губитности).
● Тест ротације Ролара: Ротирајте руда за ролање ручно; Требало би да се флексибилно ротира без заглављене или ненормалне буке, а инерција ротације треба да буде уједначена (не "муцање осећаја"). Ако постоји заглављивање, растављање и проверите да ли је лежај уграђен обрнуто или ако постоје нечистоће.
2. корак: Склоп ваљка и носача
БРАЦКЕТ је "оквир подршке" ролне групе. Потребно је да се осигура тачан положај ваљке на носачу да се избегне одступање транспортног појаса.
2.1 Позиционирање ваљке

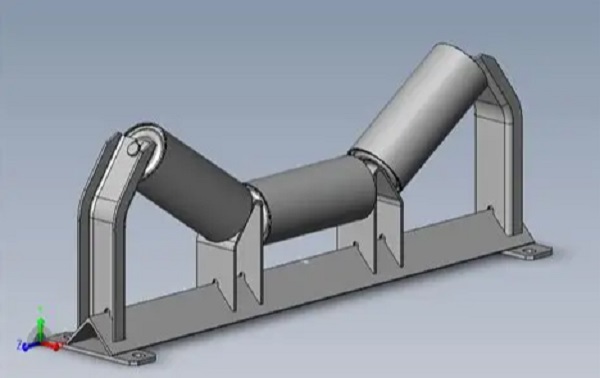

● Према потребама цртежа, поставите монтажене ваљке (једна ваљкаста група обично садржи 2-5 ваљкастих јединица; на пример, "паралелна група ваљка" садржи 3 јединице, а "трошне групе ваљка" садржи 2 бочна ваљка + 1 средњи ваљци) у монтажне утора за учвршћивање.

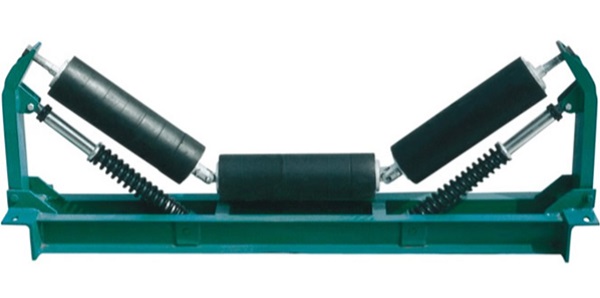

● Посебну пажњу треба посветити коризној ваљци групи: угао између бочних ваљка и средњих ваљка (обично 30 °, 35 °, 45 °, према захтевима за цртањем), са равналом угаоним углом, са грешком ≤ 1 ° (угаона одступања), угаона одступања ће узроковати неравномерну силу на одступању.
2.2 причвршћивање вијака
● Пренесите вијке кроз монтажне рупе носача и лежајеве рупе за стамбене ролете, ставите на прање (равна машина за прање + пролећне машине за спречавање лабавог) и прво затегните руте.
● Користите кључ момента да бисте затегнули вијке према обртном моменту наведеном у цртежима (нпр. Закретни момент за М10 вијци је обично 25-30Н · м, а за М8 вијци је 15-20Н · м). Прекомерно обртни момент (који може проузроковати ломљење вијака) или недовољно обртног момента (што може изазвати губитак током рада) је забрањено.
● Секвенција затезања: симетрично затегните (нпр. 4 вијка треба да се затегну у "дијагоналном секвенцу" како би се избегла деформација носача).
Корак 3: Укупна верификација и прилагођавање
Након Скупштине, проведите укупну инспекцију да се правовремено исправљати одступања:
● Користите ниво да бисте открили доњу површину носача: осигурајте да је носач хоризонтално (хоризонтално одступање ≤ 0,5 мм / м). Ако је нагнут, подесите заптивене (поставите заптивке на дну носача; присилно савијање носача је забрањено).
● Проверите паралелизам ваљкастих јединица: бочни ваљци коритароллер групаТреба да се симетрично дистрибуира на обе стране средњег ваљка, са грешком паралелизма ≤ 0,3 мм / м (детекција методом повлачења ужета: Повуците праву линију на оба краја ваљка и мери разлику на даљину између ваљка и равне линије).
● Опет закрените све ваљке: Осигурајте да се сви ваљци флексибилно окрећу без "индивидуалног заглављавања". Ако постоји заглављивање, растављање и провери Скупштину лежајева или осовина.
-
